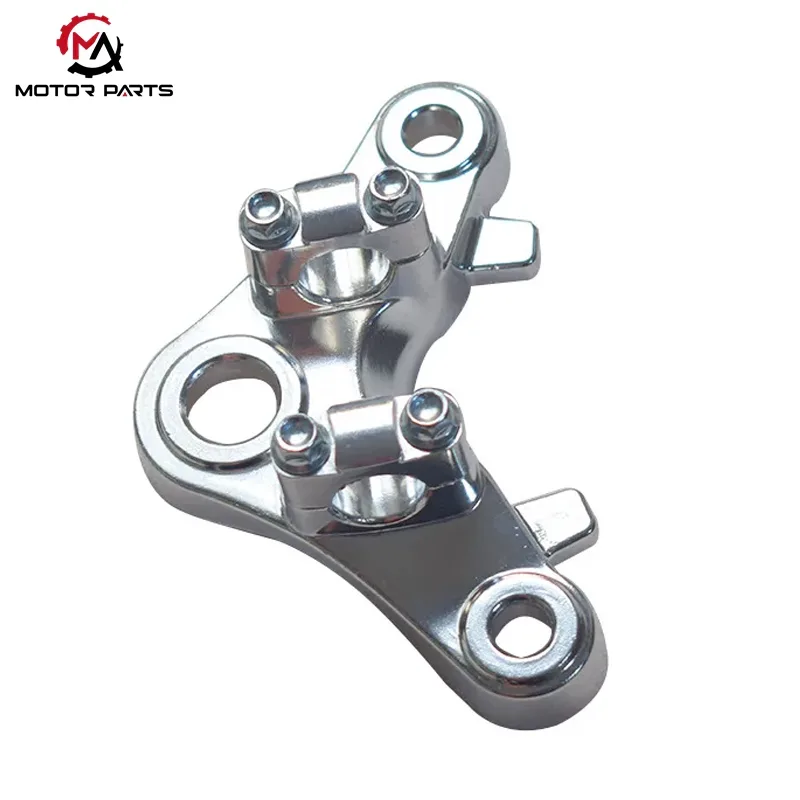

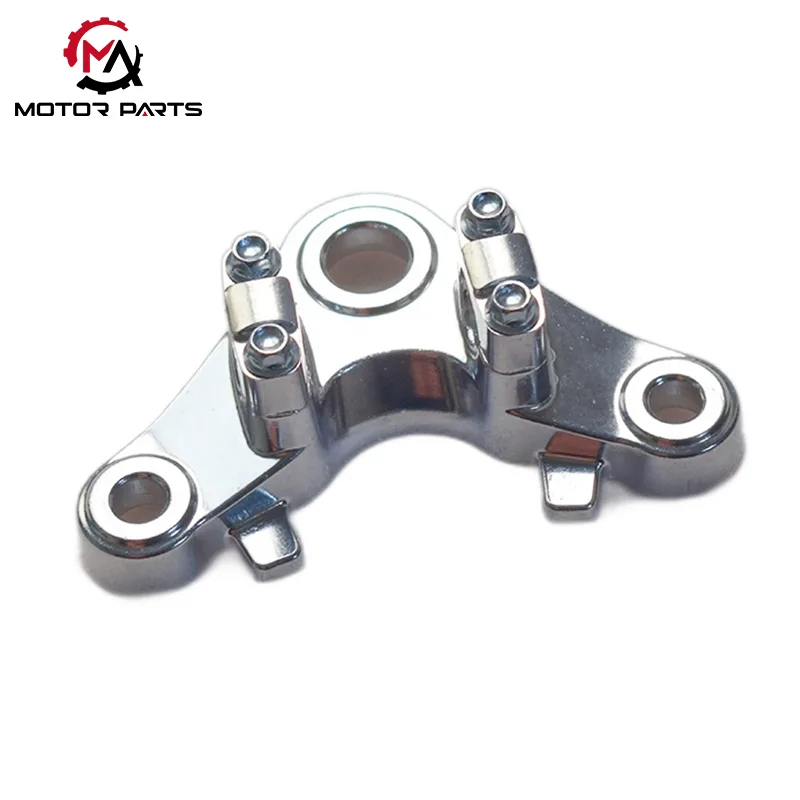

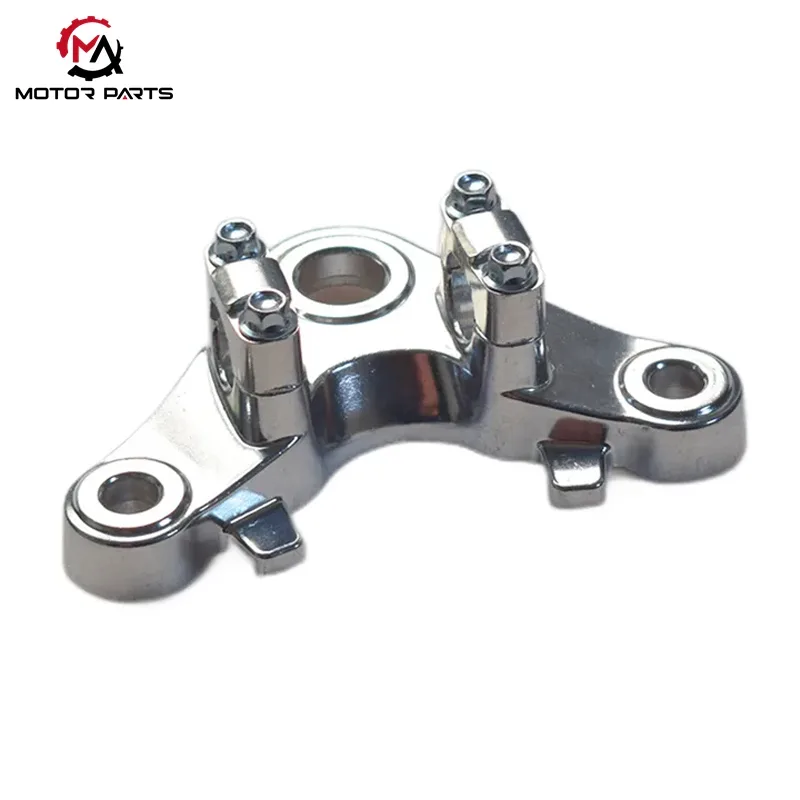

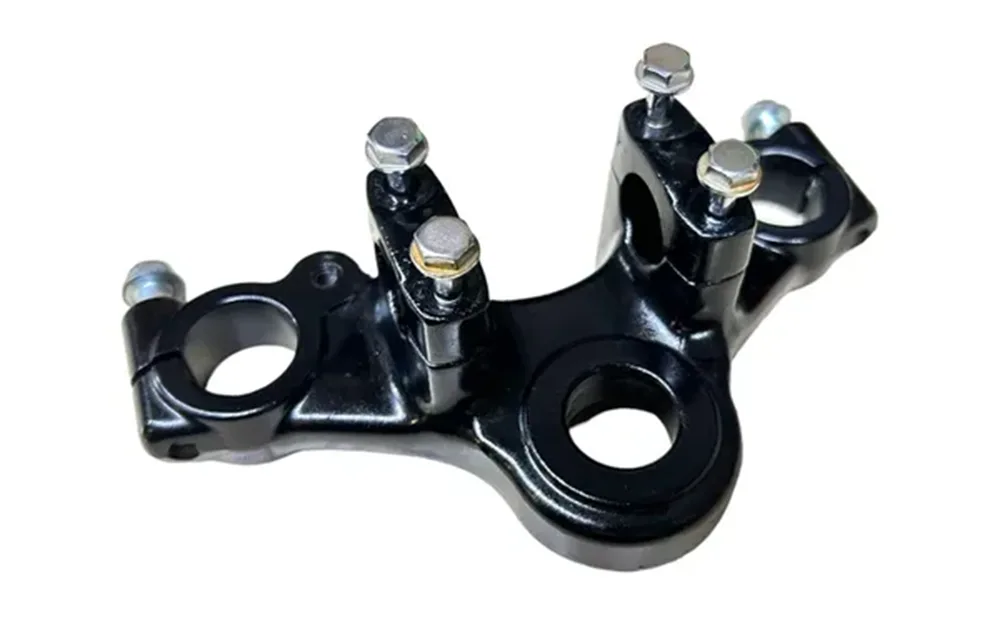

Plat Penyambung Atas Sepeda Motor Honda CG125

Max Trading berspesialisasi dalam R&D dan penyediaan komponen struktural sepeda motor. Pelat Penghubung Atas Sepeda Motor Honda CG125 kami, komponen penahan beban dan kemudi inti yang menghubungkan garpu CG125, peredam kejut, dan rangka, telah mengalami optimalisasi teknik dalam empat dimensi: mekanika struktural, pemrosesan material, kompatibilitas pemasangan, dan daya tahan jangka panjang. Pelat penghubung atas ini memiliki bentuk bumerang standar industri dan tata letak lubang tiga titik segitiga, dikombinasikan dengan desain ketebalan yang dikategorikan, rusuk penguat terintegrasi, dan rongga pengurang berat berbentuk busur. Ini mencapai kekuatan tinggi dan konstruksi ringan. Berbagai perawatan anti korosi, termasuk elektroforesis, pelapisan bubuk, dan galvanisasi, memastikan kemampuan adaptasi jangka panjang terhadap lingkungan hujan, berlumpur, dan bergelombang.

Pelat Penghubung Atas Sepeda Motor Honda CG125 kompatibel dengan diameter tabung jok tengah 22–28mm, jarak lubang peredam kejut 130–150mm, dan baut universal M10/M12. Pengguna biasa dapat dengan mudah membongkar dan menggantinya menggunakan alat standar. Ini memberikan penanganan kecepatan rendah yang stabil untuk mencegah selip tangan dan juga meningkatkan stabilitas stang pada kecepatan tinggi, memenuhi fitur ramah pemula dan tuntutan pengendara berpengalaman akan stabilitas kendaraan.

Desain Struktural dan Analisis Stres: Penjelasan Mendetail

I. Desain Tata Letak Struktural Secara Keseluruhan

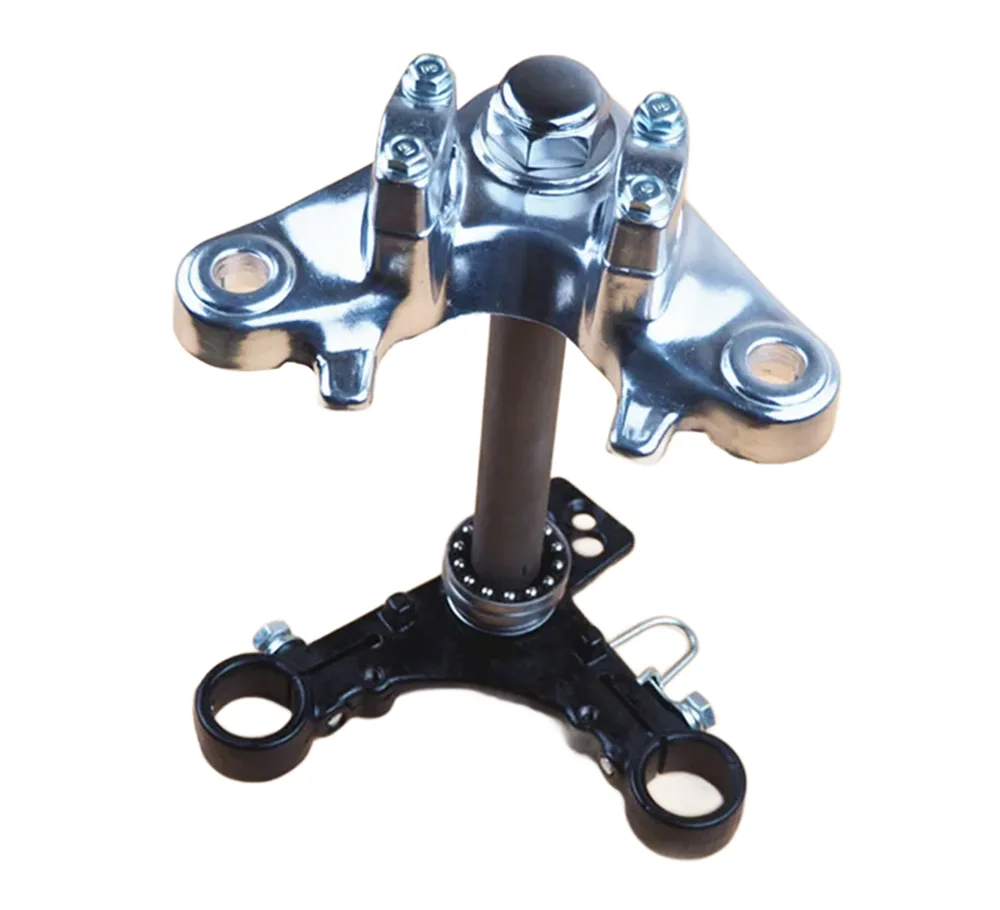

Pada sistem front-end sepeda motor CG125, pelat penghubung atas merupakan komponen inti penahan beban yang menghubungkan garpu depan, peredam kejut, dan rangka. Pelat Penghubung Atas Sepeda Motor Honda CG125 mengadopsi desain struktural "bentuk bumerang" standar industri, mencapai distribusi beban yang stabil dan kontrol kemudi yang presisi melalui penempatan lubang yang dirancang secara ilmiah.

Tata Letak Lubang Tiga Titik

Lubang tengah: Lubang pemasangan tabung kemudi garpu depan, berdiameter sekitar 25mm

Lubang kiri dan kanan: Lubang pemasangan peredam kejut depan, jarak lateral 130–150mm

Karakteristik Struktur Stres

Tiga titik membentuk struktur segitiga yang stabil

Gaya kemudi dan gaya tumbukan peredam kejut disalurkan secara merata ke rangka

Secara efektif mengurangi konsentrasi tegangan lokal dan meningkatkan stabilitas struktural secara keseluruhan

Struktur ini sangat cocok untuk sepeda motor komuter seperti CG125, menjaga stabilitas pengendalian di jalan perkotaan dan kondisi jalan yang kompleks.

II. Ketebalan Pelat dan Desain Optimasi Mekanik

Untuk menyeimbangkan persyaratan kekuatan dan ringan, pelat penghubung atas menggunakan desain struktural yang berbeda di berbagai area:

Area penahan beban inti menebal

Ketebalan area tengah: 8–12mm

Menanggung beban kemudi dan vertikal utama

Area tepi menipis

Ketebalan tepi dikontrol pada 5–8 mm

Mengurangi berat keseluruhan sambil mempertahankan kekakuan

Desain ketebalan yang dipartisi ini memastikan bahwa struktur mempertahankan ketahanan lelah yang baik bahkan dalam penggunaan intensitas tinggi.

AKU AKU AKU. Desain Struktural yang Ringan dan Diperkuat

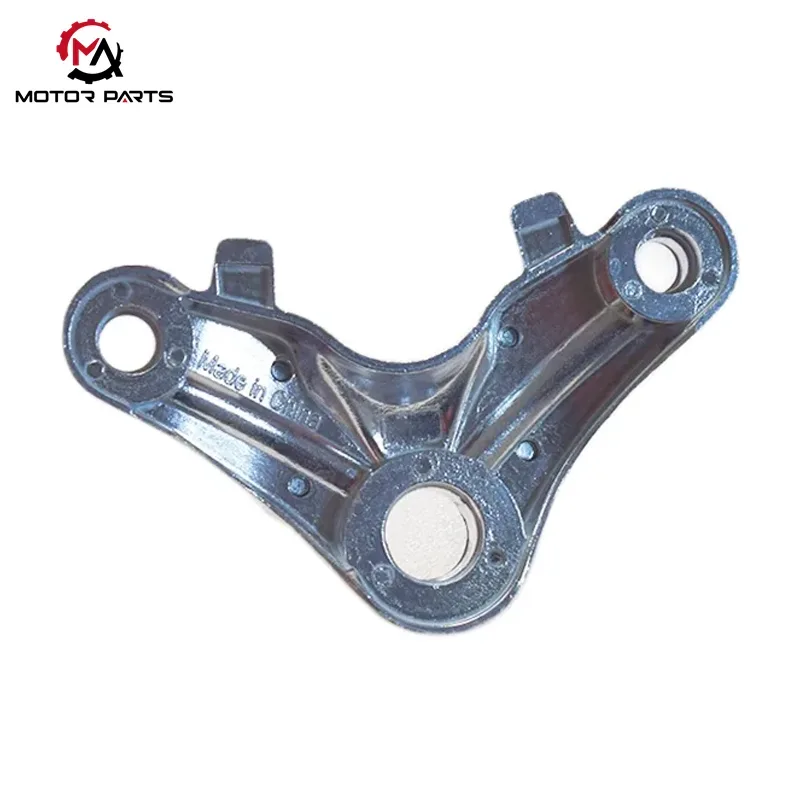

Pada struktur bawah Pelat Penghubung Atas Sepeda Motor Honda CG125, performanya semakin ditingkatkan melalui optimasi geometrik:

Tulang rusuk penguat terintegrasi

Meningkatkan ketahanan lentur dan torsi

Meningkatkan ketahanan dampak secara keseluruhan

Rongga pengurang berat badan berbentuk busur

Pengurangan berat badan di area penahan beban yang tidak kritis

Berat keseluruhan berkurang sekitar 30% dibandingkan dengan struktur padat murni

Mengurangi risiko patah tulang dan meningkatkan keandalan jangka panjang

Bahan & Proses Pembuatan

1. Opsi Pemilihan Material Arus Utama

Pada sepeda motor seri CG125, pelat penghubung atas menggunakan berbagai solusi material matang di berbagai pasar dan versi untuk menyeimbangkan persyaratan biaya, kekuatan, dan daya tahan.

Pelat baja canai dingin (Solusi arus utama)

Suku cadang asli Honda awal, serta merek dalam negeri seperti Zongshen dan Lifan, biasanya menggunakan proses stamping dan pembentukan pelat baja canai dingin.

Biaya terkendali, cocok untuk produksi massal

Ketahanan yang kuat terhadap deformasi plastik, cocok untuk menahan beban memanjang

Sangat cocok untuk penggunaan jangka panjang dan frekuensi tinggi pada sepeda motor komuter

Paduan aluminium ADC12 (Solusi ringan)

Beberapa versi ekspor (seperti model emisi Euro III buatan Brasil) menggunakan paduan aluminium ADC12, yang dibentuk melalui die-casting:

Berat keseluruhan berkurang sekitar 25%

Secara efektif meningkatkan fleksibilitas kemudi setelah peningkatan garpu depan

Lebih cocok untuk model modifikasi atau high-end yang mengutamakan performa handling

2. Perawatan Permukaan dan Proses Anti Korosi

Untuk lingkungan pengoperasian yang berbeda, pelat penghubung atas memiliki beberapa desain perlindungan permukaan:

Lapisan elektroforesis + lapisan bubuk hitam (Perlindungan ganda)

Solusi umum untuk model domestik

Struktur lapisan padat secara efektif mengisolasi terhadap erosi hujan, lumpur, dan pasir

Menunjukkan ketahanan korosi yang sangat baik di lingkungan lembab, hujan, dan berdebu di wilayah selatan

Proses galvanisasi (Solusi asli yang ditingkatkan dari pabrik)

Pelat penghubung asli Honda menggunakan perawatan galvanisasi atas dasar ini

Lulus pengujian semprotan garam yang ketat, dengan ketahanan korosi melebihi 500 jam

Secara signifikan menunda penuaan logam bahkan dengan parkir luar ruangan dalam jangka panjang

adaptasi fungsi

Bukaan riser tengah mencakup kisaran 22-28mm dan kompatibel dengan berbagai merek riser garpu depan (seperti riser 25mm asli dan riser tebal 28mm yang dimodifikasi); Lubang pemasangan memiliki diameter 10-12mm dan kompatibel dengan baut universal M10/M12, sehingga memudahkan penggantian suku cadang selama perawatan dan mengurangi biaya perawatan bagi pengguna.

Panjang riser dirancang dengan spesifikasi presisi 80-110mm, sangat cocok dengan sudut kemiringan ke depan sekitar 26° pada Pelat Penghubung Atas Sepeda Motor Honda CG125. Melalui perhitungan mekanika teknik yang ketat, keseimbangan torsi balik kemudi yang tepat dapat dicapai. Desain ini secara efektif menghindari fenomena "tangan terbentur" saat bergerak dengan kecepatan rendah dan bahaya tersembunyi "pegangan mengambang" saat berkendara dengan kecepatan tinggi. Ini dapat memberikan pengalaman berkendara yang ramah bagi pemula dan memenuhi persyaratan ketat pengemudi berpengalaman untuk stabilitas kendaraan.

Papan tidak memiliki struktur permukaan melengkung yang rumit, dengan permukaan datar dan ruang khusus untuk pengoperasian kunci pas. Dengan tata letak lubang standar, pengguna biasa dapat menyelesaikan pembongkaran dan penggantian melalui alat soket tanpa memerlukan peralatan khusus.

Parameter Produk:

Tata Letak Pasar Perdagangan Maks dan Layanan Pelanggan

1.Strategi budidaya mendalam untuk pasar inti

Membentuk pola pasar “pertumbuhan bipolar dan cakupan global”:

Pasar pertumbuhan utama: Asia Tenggara (Vietnam, Indonesia) dengan tingkat pertumbuhan pesanan tahunan lebih dari 40%, dengan fokus pada aksesori kendaraan komuter CG125, mengandalkan basis produsen kendaraan lokal di luar negeri untuk mencapai kolaborasi rantai pasokan; Pasar Amerika Selatan berfokus pada suku cadang sepeda motor off-road, dengan peningkatan volume pesanan sebesar 25% dari tahun ke tahun pada tahun 2024; Pasar Eropa telah menerobos hambatan sertifikasi melalui peningkatan teknologi produk serat karbon, dengan fokus pada pengembangan pelanggan untuk modifikasi sepeda motor sport. Sasarannya adalah meningkatkan proporsi produk kelas atas menjadi 25% pada tahun 2025.

2. Hubungan Pelanggan dan Layanan Nilai Tambah

Sistem layanan bertingkat: Untuk pelanggan OEM, tim teknis profesional ditempatkan di pabrik untuk melakukan intervensi dan mengoptimalkan kompatibilitas perakitan pelat penghubung atas dan garpu depan dari ujung desain, meningkatkan kompatibilitas produk dan efisiensi produksi; Menargetkan pelanggan di pasar purna jual, kami menawarkan layanan "garansi sangat panjang 3 tahun + pengisian ulang cepat 48 jam" yang terdepan di industri untuk memastikan respons yang efisien terhadap penggantian suku cadang. Untuk mitra strategis jangka panjang, buatlah laporan analisis pasar yang mendalam secara berkala, yang mencakup data inti seperti tren pasar di wilayah sasaran (seperti tingkat pertumbuhan tahunan sebesar 37% untuk papan penghubung khusus sepeda motor listrik), perbandingan parameter teknis pesaing, dan fluktuasi biaya rantai pasokan, sehingga memberikan dasar pengambilan keputusan yang akurat bagi pelanggan untuk merumuskan strategi pengadaan.
