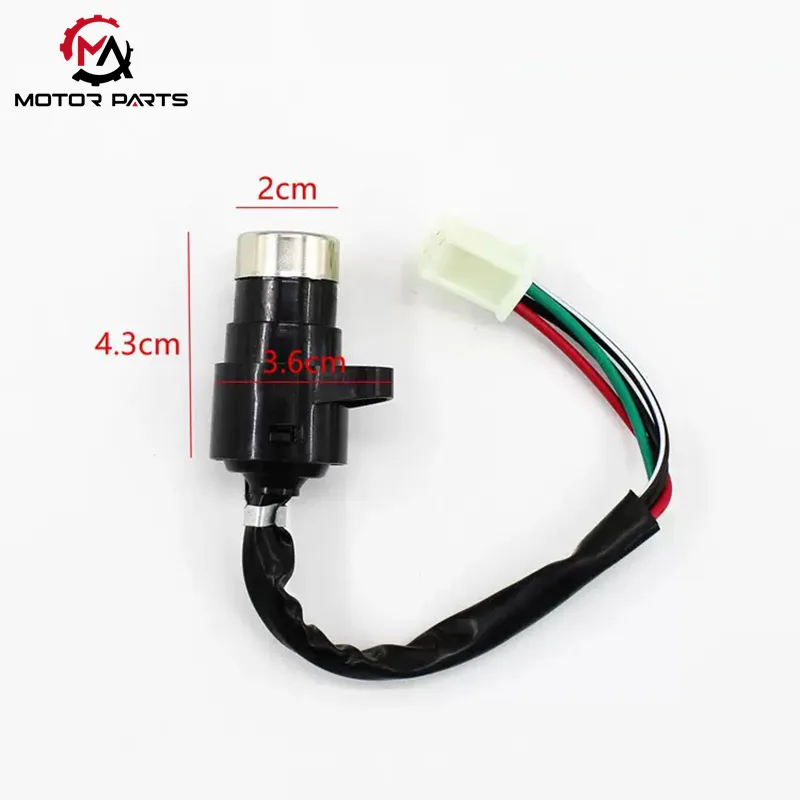

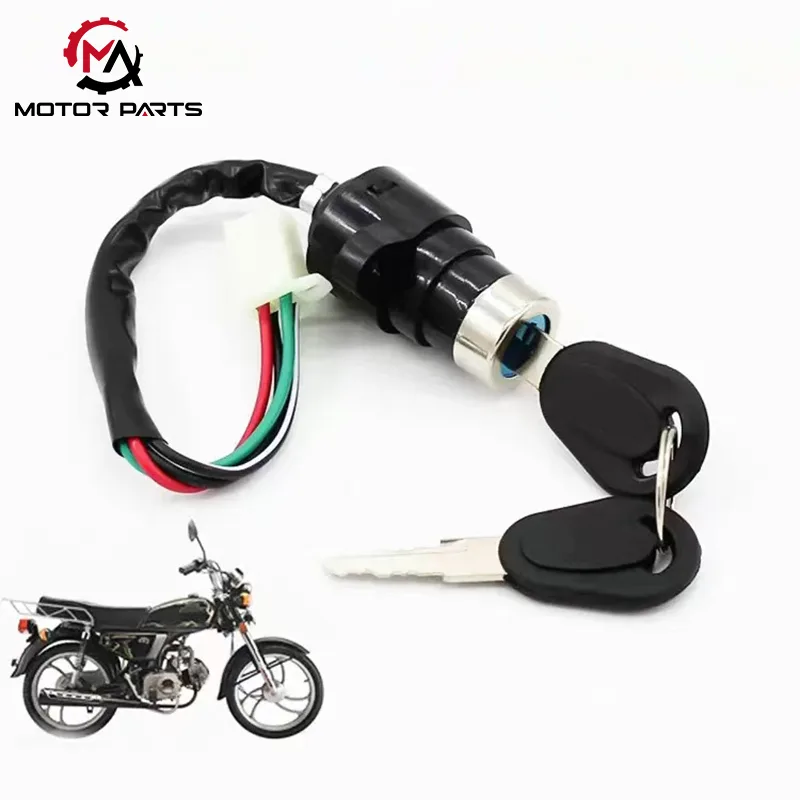

Saklar Pengapian Sepeda Motor JH70

Saklar Pengapian Sepeda Motor JH70 berkualitas tinggi dari pabrik Max Trading ini merupakan komponen inti yang mengontrol seluruh rangkaian kelistrikan kendaraan dan start/stop mesin. Desain struktural dan logika pengoperasian sakelar didasarkan pada prinsip inti "hubungan mekanis + peralihan sirkuit".

Komponen Struktur:

1. Rakitan Silinder Kunci Mekanis

Bodi kunci Saklar Pengapian Sepeda Motor JH70 terbuat dari paduan seng atau paduan aluminium die-cast, dipasangkan dengan silinder kunci tembaga presisi tinggi dan kunci eksklusif asli pabrik. Dilengkapi dengan mekanisme tumbler yang presisi, sehingga hanya kunci asli pabrik yang dapat berputar dengan tepat, sekaligus memberikan kontrol start dan perlindungan anti maling.

Beberapa model juga dilengkapi desain linkage kunci kemudi; ketika dialihkan ke posisi terkunci, ia mengunci setang dengan aman, semakin meningkatkan keamanan kendaraan saat diparkir.

2. Modul Kontak Listrik

Silinder kunci mengintegrasikan grup kontak tembaga dengan kemurnian tinggi, dengan jumlah dan posisi kontak yang secara tepat sesuai dengan persyaratan hidup/mati sirkuit untuk setiap posisi. Permukaan kontak menjalani perawatan anti-oksidasi profesional untuk secara efektif menahan oksidasi dan korosi, memastikan konduktivitas stabil jangka panjang dan memberikan penghalang pelindung yang kuat untuk seluruh sistem kelistrikan kendaraan.

3. Rakitan Terminal Pengkabelan

Bagian belakang Saklar Pengapian Sepeda Motor JH70 dilengkapi dengan 3-6 blok terminal kabel plug-in, menghubungkan ke catu daya, sistem pengapian, rangkaian penerangan, dan rangkaian inti lainnya. Desain plug-in yang nyaman secara signifikan meningkatkan efisiensi pemeriksaan dan pemeliharaan sirkuit.

Prinsip Kerja

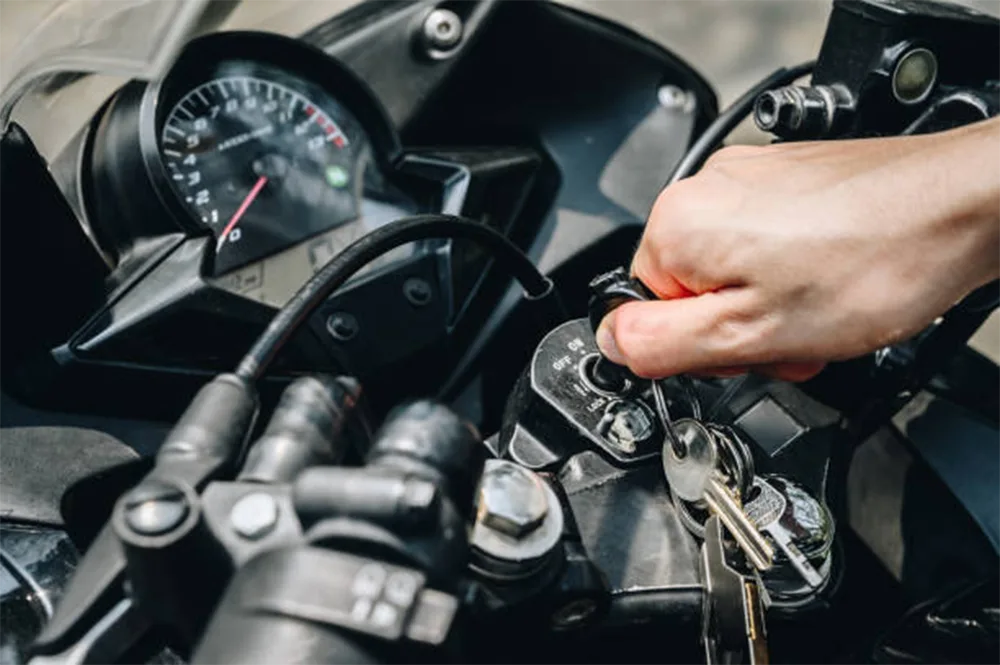

Ketika kunci dimasukkan ke dalam silinder kunci dan diputar, silinder kunci, melalui mekanisme penyatuan roda gigi yang presisi, menggerakkan rakitan kontak internal untuk bergerak secara serempak, sehingga mengontrol status hidup/mati seluruh rangkaian kelistrikan kendaraan. Proses kerja spesifiknya adalah sebagai berikut:

Posisi ON (Posisi Penyalaan)

Saat kunci diputar ke posisi ON, mekanisme penghubung silinder kunci menghubungkan grup kontak ke catu daya, sistem pengapian, dan sirkuit penerangan. Pada saat ini, panel instrumen elektronik sepeda motor menyala, busi menerima tegangan pengapian, dan lampu depan, lampu belakang, dan sistem penerangan lainnya memasuki mode siaga, memberikan dukungan daya yang diperlukan untuk pengoperasian kendaraan yang aman.

Posisi MULAI (Posisi Awal)

Ketika diputar ke posisi START (beberapa model yang disederhanakan menghilangkan posisi fisik ini dan menggunakan tombol start elektrik terpisah), Saklar Pengapian Sepeda Motor JH70 menghubungkan rangkaian motor starter selain menjaga koneksi ke sistem pengapian dan rangkaian penerangan. Arus tersebut kemudian menggerakkan gigi starter untuk terhubung dengan roda gila mesin, memutar poros engkol dan menyelesaikan proses menghidupkan mesin.

Untuk mencegah kerusakan motor starter akibat beban berlebih, posisi ini biasanya memiliki mekanisme proteksi arus lebih, dan durasi start tunggal dibatasi 5-8 detik.

Posisi OFF/LOCK (Posisi Mesin Mati/Kunci)

Ketika kunci diputar ke posisi OFF atau LOCK, mekanisme kontak memutus seluruh sambungan sirkuit, dan pasokan listrik kendaraan terputus. Pada saat yang sama, baut pengunci badan kunci mekanis menyembul keluar dan menyatu dengan alur pemasangan stang, mengunci setang pada sudut tertentu, membentuk penghalang fisik anti maling yang secara efektif mencegah kendaraan dipindahkan atau diputar sembarangan saat diparkir.

Parameter Produk:

Max Trading berharap dapat bekerja sama dengan Anda

Pasar saklar pengapian sepeda motor global saat ini memiliki tingkat pertumbuhan tahunan gabungan sebesar 22%, dan ukuran pasar diperkirakan akan melebihi 15 miliar yuan pada tahun 2025. Produk kami telah mengambil posisi terdepan di pasar dengan empat keunggulannya yaitu kemampuan beradaptasi penuh, stabilitas tinggi, kecerdasan, dan kepatuhan. Baik Anda penjual e-niaga lintas batas, grosir suku cadang regional, atau pemasok produsen kendaraan, kami dapat menyediakan logo yang disesuaikan, kemasan eksklusif, kebijakan harga berjenjang, dan dukungan layanan perdagangan luar negeri 7 × 24 jam.

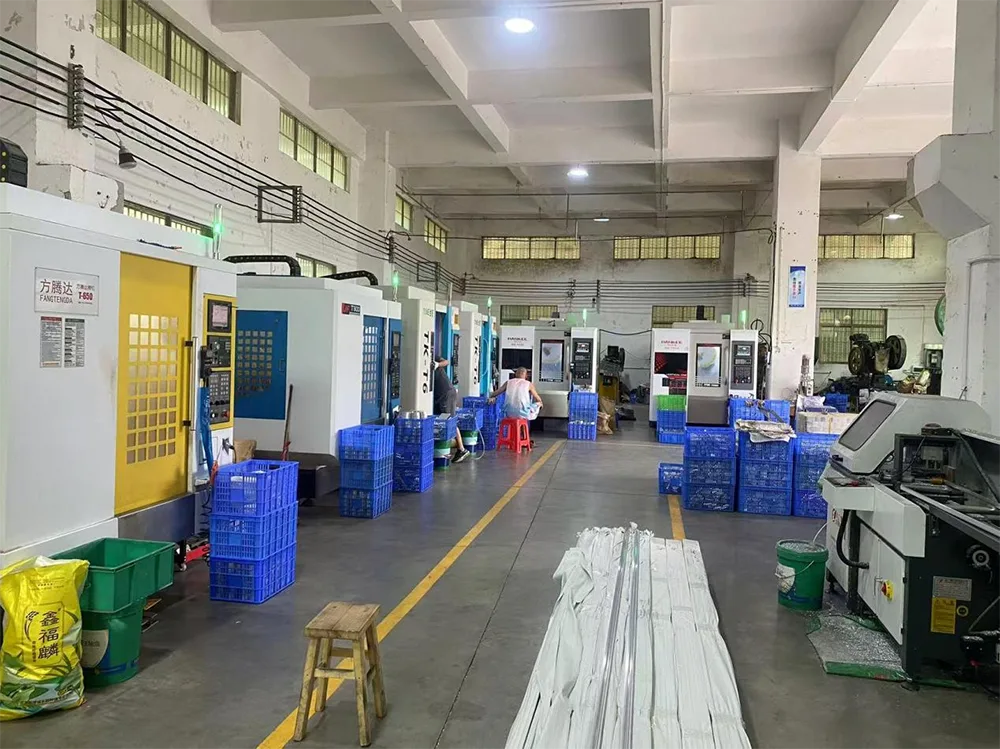

Bengkel produksi
